ITEC8203T Универсальная система дистанционного управления для каналов ТЧ .

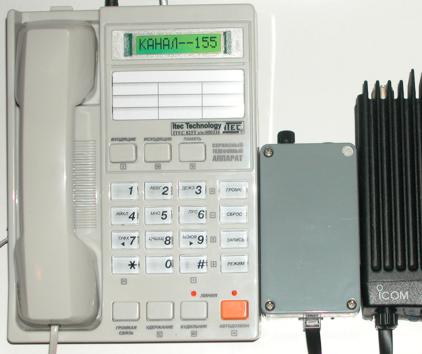

Универсальная система дистанционного управления ITEC8203T предназначена для удаленного управления радиостанциями ICOM серий: IC-F100S /F200S /IC-F100 /F200 /F500 /F600.Система состоит из 2-х блоков:Пульт управления ITEC825T собранный в телефонном аппарате PANASONIC 2308 - и удаленный контроллер ITEC824T- устанавливается рядом с радиостанцией.К радиостанции ICOM подключается антенна, блок питания и в гнездо микрофона радиостанции подсоединяется контроллер системы ITEC824T, к которому также подключается линия связи с удаленным Пультом управления ITEC825T. Передача звукового сигнала и команд управления от оператора к радиостанции и в обратном направлении, осуществляются по каналу 4-х проводной линии ТЧ, длина 4-х проводной линии до 100м.
Области применения ITEC8203T:
Передача звукового сигнала и команд управления от оператора к радиостанции и в обратном направлении производится по радиорелейному каналу ТЧ или системы уплотнения телефонных линий.
Операторское место, расположенное в подземном помещении (подвал, бункер, метро)
или географически неблагоприятном месте (окружающая высотная застройка, низина или ущелье)
Необходимость сокращения длины коаксиального антенного кабеля для
уменьшения потерь.
Невозможность установки антенны на приемлемом расстоянии от радиостанции.
Волновое сопротивление линии 600 ом.
Максимальная длинна линии до ретранслятора 100 м.
Полоса пропускания канала системы ITEC8203T 300-3300Гц.
Необходимая полоса пропускания канала ретранслятора для устойчивой работы не менее 600-2400Гц.
Выходное напряжение в линию ПРД +4дБм. (~3.8В.амплитудное 2А).
Входное напряжение из линии ПРМ -13дБм. (~0.15В.амплитудное 2А).
