ITEC310-320-330-340 АСКУЭ
Система автоматического сбора и обработки информации с устройств: расходомер, электросчетчик, датчики..
- открытая распределенная сетевая структура, любой конфигурации.
- Высокая надежность канала передачи данных (цифровые фильтры 60дб.).
- Избыточное кодирование пакета с исправлением ошибок.
- До 19200 импульсных входов в системе (расходомер , счетчик).
- До 12800 дискретных входов в системе ("сухой контакт").
- Резервное питание концентраторов от ИБП.
- Контроль работоспособности и программирование концентраторов на месте по RS232.
- Контроль работоспособности концентраторов на центральном диспетчерском пункте (ЦДП).
- Автономная работа системы без компьютера.
- Контроль несанкционированного вскрытия концентраторов.
- Обработка аварийных ситуаций.
- Компьютерная база абонентов, учет выписка квитанций и т. д. (отдельное ТЗ).

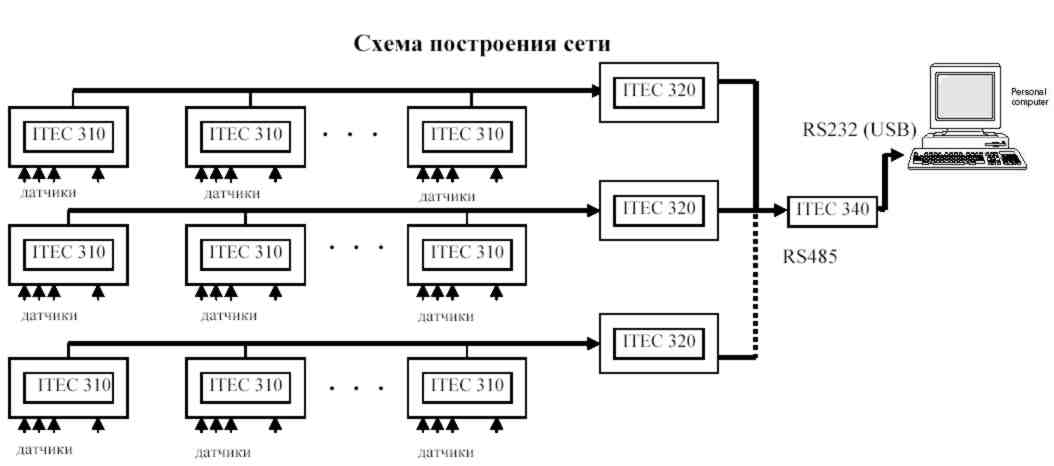

Состав системы:
ITEC 310 – первичный концентратор (сбор и предварительная обработка данных от счетчиков).
ITEC 320 – системный концентратор - базовый блок сбора и обработки информации.
ITEC 330 – усилитель - повторитель (применяется на линиях протяжённостью более 1200 м).
ITEC 340 – системный блок “Мастер сети”.
ITEC 310 - устройство сбора информации с импульсных счетчиков расхода воды и электроэнергии 6 каналов,
передача данных по шлейфу на центральный диспетчерский пункт ЦП.
Дополнительно ITEC 310 имеет 4 дискретных входа для подключения “сухих“ контактов датчиков.
Каждый концентратор ITEC 310 имеет внутренний кольцевой архив.
Для контроля и обслуживания устройства имеется разъем подключения компьютера, через который можно программировать устройство задавать адрес в сети, изменять состояние архива.
Концентратор ITEC 310 имеет защиту от несанкционированного вскрытия корпуса, о котором автоматически сообщается по сети на ЦП.
Производится постоянный контроль состояния исправности расходомеров.
Длина линии связи от ITEC 310, до приемника информации ITEC 320 не более 1200 м при сопротивлении линии не более 190 Ом/км и емкости линии не более 0,1 мкФ/км.
Длина линии связи от квартирного расходомера до ITEC 310 должна быть не более 10-20 м.
при сопротивлении линии связи не более 10 Ом и емкости линии не более 0,1 мкФ.
Питание 220 В. 50Нz.
Потребление не более 1 - 2 Вт.
ITEC 320 устройство сбора информации с концентраторов ITEC 310 по сети и передача архива по RS232/485 в компьютер.
Количество ITEC 310 на одном шлейфе с ITEC 320 до 100
Количество ITEC 320 в системе с IBM PC до 32
100 х 6 = 600 х 32 = 19200 импульсных входов в системе.
100 х 4 = 400 х 32 = 12800 дискретных датчиков в системе.
Размер встроенного энергонезависимого архива до 1024 Кбит
Встроенные часы реального времени.
Питание 220 В. 50Нz
Потребление не более 10 Вт.
Резервное питание от ИБП.
